はじめに
浮体式洋上風力発電は、日本の深海域に眠る未利用の風力資源を一気に開放する技術として、再生可能エネルギー戦略の中核を担います。水深50mを超える海域でも設置が可能であり、波浪や潮流に応じた動的な安定性機構により、年間稼働率95％以上を実現すると期待されています。本稿では、プラットフォーム設計の基礎となる安定性と動的レスポンスの考え方を整理し、セミサブ型、SPAR型、バージ型、TLP型の4つの主要形式について、設計観点とサイト適合性、メリット・デメリットを詳細に解説します。
本記事では特定のテーマを深掘りしますが、浮体式洋上風力の基本構造や主要技術を体系的に理解したい方は、まずはこちらのまとめ記事をご覧ください：
👉 浮体式洋上風力の基本構造と主要技術の全体像
本記事ではこのテーマを深掘りしますが、洋上風力の全体像を体系的に把握したい方は、こちらの技術総まとめ記事もあわせてご覧ください：
👉 洋上風力の技術と未来：基礎から浮体式・タービン・最新動向まで総まとめ【2025年版】
1. 設計基礎：安定性と動的レスポンス
浮体式プラットフォームの設計において最重要となるのは、「静的安定性」と「動的安定性」の両立です。静的安定性は重心と浮力中心の相対位置関係で規定され、重心が浮力中心より下に配置されるほど復元モーメントが大きくなります。一方、動的安定性は波浪や風圧、潮流による周期的な外力に対し、プラットフォームがどの程度揺れを吸収・減衰しながら発電機構の稼働を維持できるかを示します。これらを確保するためには、バラスト配置による重心最適化、係留索の張力制御、モード解析による共振回避設計など、多層的なアプローチが不可欠です。
1-1. 重心と浮力の最適配置
プラットフォームの重心（CG）は、バラストとして配置する鉄塩水やコンクリートブロックによって制御します。理想的には重心が浮力中心よりも十分に低い位置にあることで、波浪によるモーメントを受動的に抑制し、姿勢変動を最小限に抑えます。バラスト設計では、CGの低下量とともに浮体の喫水深も考慮し、曳航・設置時の喫水マージンや、港湾内での組立て・メンテナンス性をバランスさせる必要があります。
1-2. 係留システム
係留方式は主に「カテナリ係留」と「張力係留（TLP型）」の二つに大別されます。カテナリ係留は係留索が海底に向かってゆるやかなカーブを描く方式で、動的負荷を吸収しやすい一方、海象条件によっては大きな揺動が発生しやすい特性があります。張力係留は係留索を張力がかかった直線状に固定し、プラットフォームの動揺を極小化できますが、設置時の張力確保や索長調整が複雑です。サイトの水深、波浪スペクトル、漁業航路などを総合的に勘案し、最適方式を選択します。
1-3. 動的解析（応答予測）
プラットフォーム設計には、線形応答解析に加え、非線形流体力学を考慮したFEM解析が必要です。風浪荷重、潮流力、アンカー反力などを組み合わせた応答スペクトルを算出し、プラント共振や疲労損傷リスクを評価します。特に、設計波高や設計風速を想定したEN/IEC規格準拠の荷重ケースを設定し、安全率や許容応答範囲を定義します。動的解析結果は、係留索長、バラスト量、フリーフォーム周期などの設計パラメータにフィードバックされます。
2. 主要タイプの特徴と選択ポイント
浮体プラットフォームは、サイトの水深・波浪・港湾インフラ条件に応じて、セミサブ型・SPAR型・バージ型・TLP型の4形式が使い分けられます。以下の表で概要を比較した後、各タイプの詳細を見ていきましょう。
| 形式 | 特徴 | 適用水深 | メリット | 課題 |
|---|---|---|---|---|
| セミサブ型 | 複数コラム＋水中構造で低揺動性 | 50～300m | 大型風車対応、曳航可 | 製造・組立コスト高 |
| SPAR型 | 細長円筒＋バラストで高安定性 | 数千m可 | コスト優位、実績多数 | 深シャロー湾での組立不可 |
| バージ型 | 平底構造で建造簡易 | 50～100m | ドライドック利用可、SEP船不要 | 動揺抑制策が必須 |
| TLP型 | 張力係留で揺動極小 | >80m | 高効率、占用面積小 | 設置時張力管理が複雑 |
3. 各タイプの詳細解説

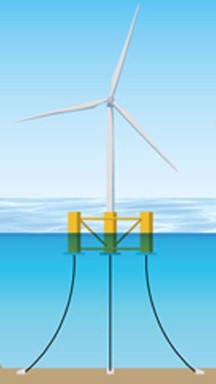

3-1. セミサブ型
複数の円筒コラムで構成され、均等に配置した水中構造が波浪を受動的に分散します。水深50～300mの中水深領域で多く採用され、大型15MW級以上の風車にも対応可能。港湾内での組立て後、曳航船で設置海域まで移送できるため、大型据付船の稼働を最小化し、工期短縮に寄与します。ただし複雑な溶接・組立工程が必要で、マスプロダクションによるコスト削減が課題です

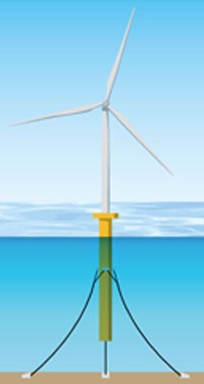

3-2. スパー型
直径が大きくバラストで安定化した円筒形構造。数千メートルの深海域でも設置可能で、波浪負荷を最小限に抑制します。世界初の商用浮体洋上風力発電所「Hywind Scotland」で実績があり、技術成熟度が高い一方、深海での曳航・据付には専用のDP船や耐波性能の高い施工船が必要となり、初期CAPEXがやや高めです

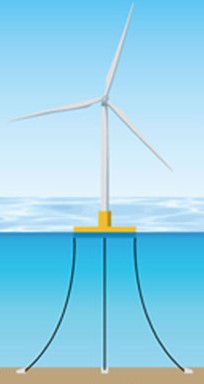

3-3. バージ型
平底構造で製造が比較的簡易な形式。水深50～100m程度の浅～中水深域に適し、既存のドライドックや一般的な造船インフラで建造可能。風車を最終組立状態で曳航できるため、SEP船不要でコストを抑えつつ工期を短縮できます。ただし浮体剛性が低く、波浪による動揺が大きい点を抑制するダンパーや追加バラストが必要になります。

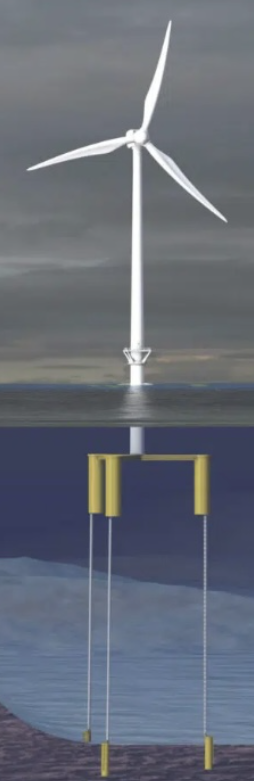

3-4. TLP型
張力係留方式により浮体の動揺を極小化し、発電効率の向上を図る形式。80m超の水深帯向けで、海域占用面積が小さく漁業・航行への影響を最小限に抑えます。設置時に張力保持が課題で、一時的に不安定となるフェーズがあるため、引張機構や係留索の事前緊張管理が設計上の要となります
まとめと第3回予告
本稿では浮体式プラットフォーム設計の基礎と、主要4タイプの特徴・メリット・課題を詳細に解説しました。選択においては、サイト特性（水深・波浪・港湾インフラ）を踏まえた総合的な評価が不可欠です。第3回では、各タイプのCAPEX・OPEX内訳とLCOE試算を通じて、浮体式洋上風力発電の経済競争力を探ります。お楽しみに！
